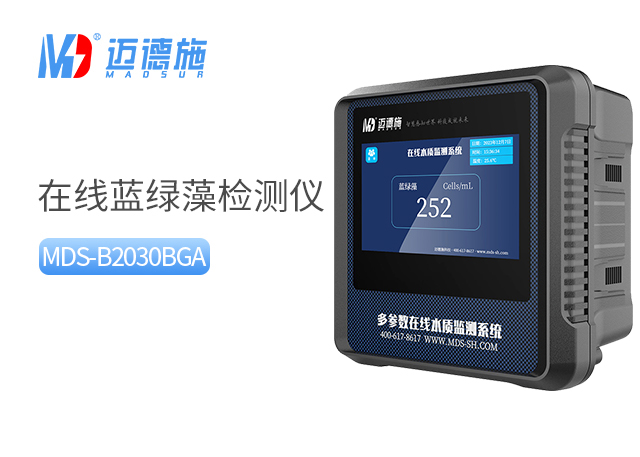

在線水質藍綠藻檢測儀是專門用于實時監測水體中藍綠藻濃度的自動化設備，能及時預警藍藻水華風險，為水環境管理和生態保護提供關鍵數據。其結構設計圍繞藍綠藻的生物學特性和光學檢測原理展開，通過多個功能模塊的協同工作實現精準監測。了解其結構組成有助于更好地理解設備工作原理，為操作維護和故障排查提供基礎。

一、采樣與預處理系統

采樣單元是檢測的起始環節。通常由采樣泵、進樣管路和采樣池組成，負責從水體中采集具有代表性的水樣。采樣泵采用低擾動設計，避免采集過程中破壞藍綠藻細胞結構；進樣管路選用透光性差的材料，防止光線直射導致藻類光合作用受影響。采樣位置可通過調節采樣深度實現分層監測，適應不同水域的藻類分布特點，確保采集的水樣能真實反映水體中藍綠藻的實際濃度。

預處理模塊保障檢測條件。水樣進入檢測系統前需經過預處理，去除大顆粒懸浮物、雜質和部分浮游動物，避免干擾檢測結果。預處理單元通常包含濾網和沉淀裝置，濾網孔徑根據藍綠藻體型設計，既能攔截雜質又能讓藍綠藻順利通過。部分檢測儀配備自動清洗功能，定期對預處理部件進行反沖洗，防止堵塞和藻類附著，確保水樣流通順暢，減少維護頻率。

流量控制裝置穩定檢測環境。通過流量調節閥和穩流裝置控制水樣流速，使進入檢測單元的水樣流量保持穩定，避免流速波動影響檢測精度。流量傳感器實時監測水樣流量，當流量異常時觸發報警，提醒操作人員檢查采樣系統是否堵塞或泄漏。部分高端機型具備自適應流量調節功能，可根據水樣濁度自動調整流速，在保證檢測效果的同時保護核心部件。

二、檢測核心單元

光學檢測模塊是設備的核心?；谒{(lán)綠藻細胞內特有色素（如藻藍蛋白）的光學特性設計，主要由光源、光學濾鏡、比色皿和光電探測器組成。光源發射特定波長的激發光，照射通過比色皿的水樣，藍綠藻中的色素吸收激發光后發射出特征熒光。光學濾鏡精確篩選出目標熒光波長，去除其他雜散光干擾，確保檢測信號的特異性。光電探測器將熒光信號轉換為電信號，為后續數據處理提供原始信號。

溫度控制組件保障穩定性。溫度變化會影響水樣物理性質和熒光信號強度，檢測單元內置溫度傳感器和溫控裝置，實時監測并調節檢測環境溫度。通過加熱或散熱裝置將比色皿周?chē)鷾囟瓤刂圃诤愣ǚ秶瑴p少溫度波動對檢測結果的影響。部分設備采用恒溫腔設計，將光學部件和比色皿集成在恒溫環境中，進一步提升檢測穩定性。

清洗與校準裝置確保精度。檢測單元配備自動清洗機構，每次檢測完成后對光學窗口和比色皿進行沖洗，去除殘留藻類和雜質，避免交叉污染。校準裝置可自動或手動進行零點校準和跨度校準，通過引入標準溶液或去離子水，調整儀器的檢測基準，確保長期運行的準確性。校準過程可按預設周期自動執行，也可由操作人員手動觸發，滿足不同場景的校準需求。

三、數據處理與控制部分

信號處理模塊轉換原始數據。光電探測器輸出的電信號經放大、濾波和模數轉換后，形成數字信號傳輸至數據處理單元。信號處理電路采用低噪聲設計，減少電子元件干擾，確保微弱熒光信號能被準確捕捉和轉換。通過算法對信號進行降噪處理，提取有效熒光強度數據，為藍綠藻濃度計算提供可靠依據。

中央控制單元協調設備運行。作為檢測儀的“大腦”，中央控制單元由微處理器和嵌入式軟件組成，負責協調各模塊工作?？刂撇蓸颖脝⑼?、流量調節、清洗執行等動作，按預設程序完成檢測周期。接收并處理各傳感器信號（如溫度、流量、液位），實現設備狀態的實時監控。當出現異常情況（如流量不足、溫度超標）時，觸發報警并執行保護措施，防止設備損壞。

數據存儲與通訊模塊實現信息交互。內置存儲器可保存一定周期的檢測數據、設備狀態和操作日志，支持歷史數據查詢和趨勢分析。通訊模塊支持有線（如以太網、RS485）或無線（如GPRS、LoRa）通訊方式，將實時檢測數據、報警信息等傳輸至遠程監控平臺。部分設備具備本地顯示功能，通過觸摸屏或顯示屏直觀展示當前數據和設備狀態，方便現場查看和操作。

四、輔助功能模塊

供電系統提供穩定能源。根據安裝場景可選用市電供電或太陽能供電，市電供電配備電源適配器和穩壓裝置，確保電壓穩定；太陽能供電系統由光伏板、蓄電池和充放電控制器組成，適用于無外接電源的偏遠水域。備用電源模塊可在斷電時維持核心部件短時間運行，保障數據完整性和設備安全。

外殼與防護結構適應環境。設備外殼采用耐腐蝕、防水防塵材料制造，防護等級滿足戶外或水下安裝要求，能抵御風雨、紫外線和水體侵蝕。內部結構進行防震設計，減少運輸和使用過程中的振動影響。采樣和檢測部件的材質選用食品級或環保材料，避免對水樣造成污染，確保檢測結果真實可靠。

五、結語

在線水質藍綠藻檢測儀通過各結構模塊的有機結合，實現了對水體中藍綠藻的自動化、連續化監測。采樣預處理系統保障水樣代表性，光學檢測單元確保測量精度，數據處理與控制部分實現智能運行，輔助模塊則為設備穩定工作提供支撐。各模塊協同作用，使檢測儀能在復雜水環境中長期可靠運行，為藍藻水華預警和水環境管理提供有力技術支持。
